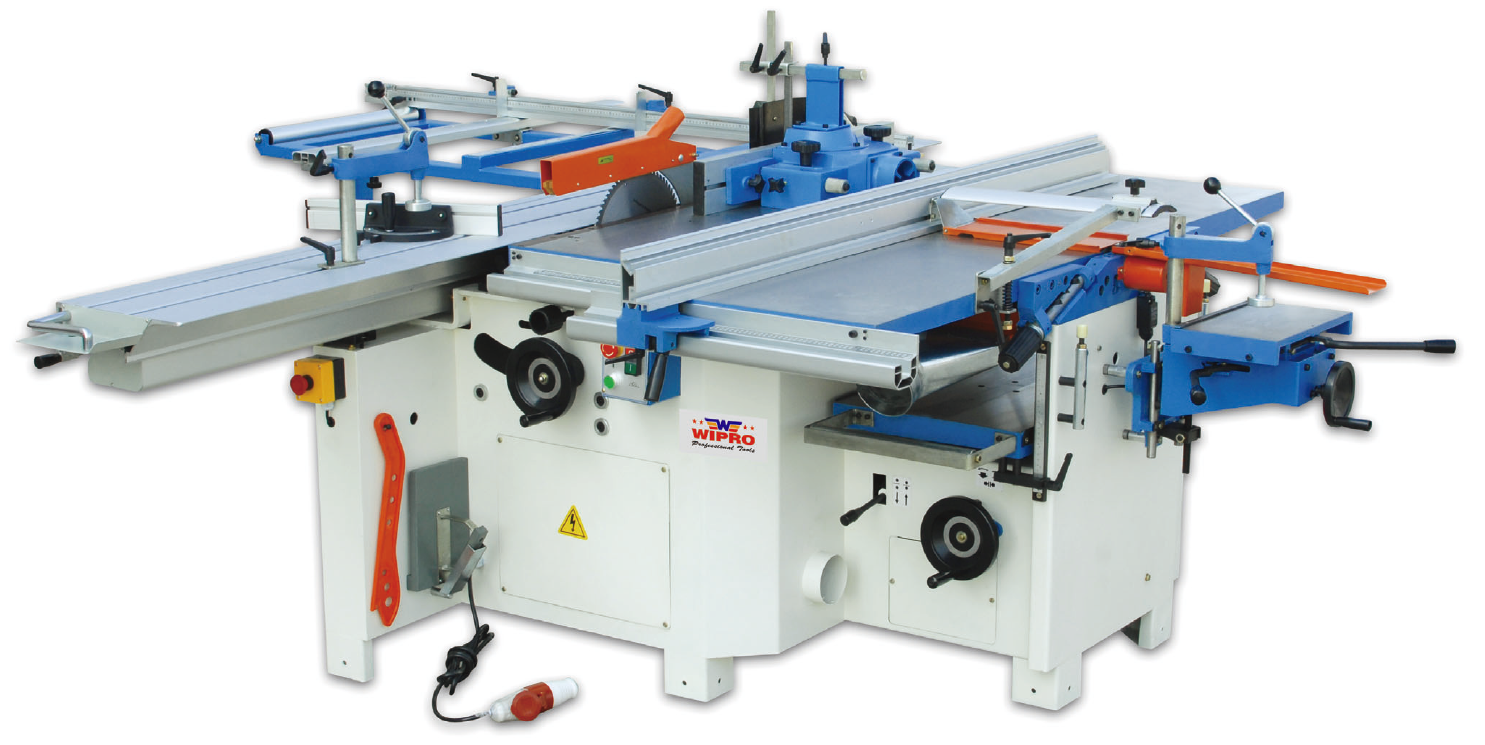

Universal Woodworking Machine
| 1.1 Surface planning | ||||||||||||||||||||||
| Arbor cutting diameter | Φ74mm | |||||||||||||||||||||
| Arbor speed | 5400r/min | |||||||||||||||||||||
| Knives specification | 410×30×3mm | |||||||||||||||||||||
| Max. planning width | 400mm | |||||||||||||||||||||
| Total length of tables | 1700mm | |||||||||||||||||||||
| Max. removal | 3mm | |||||||||||||||||||||
| Shaft stop time | ≤9sec | |||||||||||||||||||||
| Fence tilting | 90°, 45° | |||||||||||||||||||||
| Motor power | 2.2kW 220V 50Hz | |||||||||||||||||||||
| Suction collector | Φ120mm | |||||||||||||||||||||
| 1.2 Thickness planning | ||||||||||||||||||||||
| Max. planning width | 400mm | |||||||||||||||||||||
| Available planning thickness | 6~240mm | |||||||||||||||||||||
| Max. removal | 3mm | |||||||||||||||||||||
| Minimum working length | 130mm | |||||||||||||||||||||
| Feeding speed | 7.5m/min | |||||||||||||||||||||
| Suction collector | Φ120mm | |||||||||||||||||||||
| 1.3 Circular saw | ||||||||||||||||||||||
| Sliding Table | 2.5mx310mm | |||||||||||||||||||||
| Saw blade dia | Φ305mm | |||||||||||||||||||||
| Arbor diameter | Φ 30mm | |||||||||||||||||||||
| Blade speed | 3500r/min | |||||||||||||||||||||
| Shaft stop time | ≤9sec | |||||||||||||||||||||
| Max. cut height (with guard) | ||||||||||||||||||||||
| At vertical position | 90mm | |||||||||||||||||||||
| At 45° position | 45mm | |||||||||||||||||||||
| Max. cross cut width | 2800mm | |||||||||||||||||||||
| Suction collector | Φ100mm | |||||||||||||||||||||
| Motor power | 2.2kW 220V 50Hz | |||||||||||||||||||||
| 1.4 Moulder | ||||||||||||||||||||||
| Shaft diameter | Φ30mm | |||||||||||||||||||||
| Max. shaft protrusion height from table | 115mm | |||||||||||||||||||||
| Shaft stop time | ≤9sec | |||||||||||||||||||||
| Useful shaft working length | 85mm | |||||||||||||||||||||
| Tool retractable to table underside | Max.Φ140mm | |||||||||||||||||||||
| Max. height of retractable tool | 40mm | |||||||||||||||||||||
| Spindle rotation speed | 1750r/min or 3500r/min or 6700r/min | |||||||||||||||||||||
| Use vertical milling guide hood: | ||||||||||||||||||||||
| Cutter rotate Max. diameter | Φ 180mm | |||||||||||||||||||||
| Suction pipe diameter | Φ100mm | |||||||||||||||||||||
| Use shaping hood: | ||||||||||||||||||||||
| Cutter rotate Max. diameter | Φ140mm | |||||||||||||||||||||
| Suction pipe diameter : | ||||||||||||||||||||||
| Motor power | 2.2kW 220V 50Hz | |||||||||||||||||||||
| Square table size (for cross cutting or tenon milling) | 520 × 1080mm | |||||||||||||||||||||
| 1.5 Scorer Blade specification | MVF-100-24 (Φ22mm) or MVF-120-24 (Φ22mm) | |||||||||||||||||||||
| Rotate speed | 7000r/min | |||||||||||||||||||||
| 1.6 Drilling | ||||||||||||||||||||||
| Drilling diameter | Φ16mm | |||||||||||||||||||||
| Max. drilling depth | 80mm | |||||||||||||||||||||
| 1.7 The others | 1.7 The others | |||||||||||||||||||||
| Machine weight | 755kg | |||||||||||||||||||||
| Overall dimension | 3290×2500×1130mm | |||||||||||||||||||||
